Изоляторы ШС-10
Изоляторы ШС-10
- Всегда по наличию на складе в Санкт-Петербурге

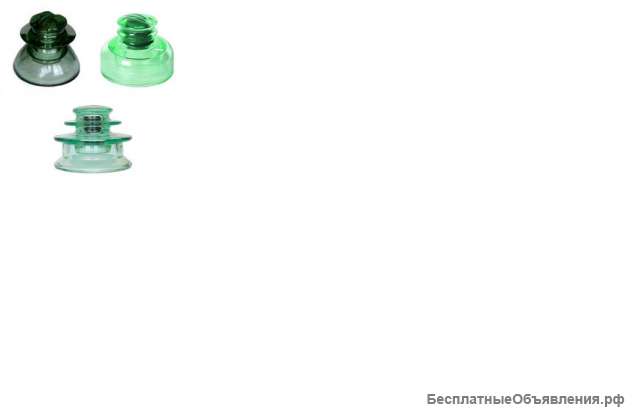

Изоляторы штыревые стеклянные ШС-10: ШС 10Д; ШС 10Е; ШС 10ЕД
Штыревые стеклянные изоляторы ШС-10 предназначены для изоляции и крепления проводов ЛЭП и в РУ электростанций и подстанций переменного тока частотой до 100 Гц.
Расшифровка условного обозначения изоляторов ШС 10Д; ШС 10Е; ШС 10ЕД
Ш - Изолятор штырьевой
С - Стеклянный
10 - Номинальное напряжение, кВ
Д; Е; ЕД - Индекс модернизации изолятора

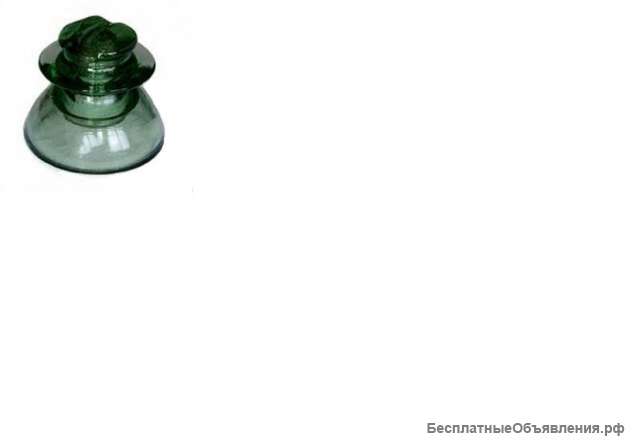

Изоляторы ШС-10Д для крепления на штыре при помощи колпачка
Высоковольтные изоляторы штыревые стеклянные ШС-10Д предназначены для изоляции и крепления проводов на воздушных линиях электропередач и в распределительных устройствах электростанций и подстанций переменного тока на напряжение до 10 кВ включительно, частотой до 100 Гц, при температуре окружающего воздуха от плюс 50 до минус 60 °С. Буква "Д" в маркировке изолятора ШС-10Д обозначает индекс модификации изолятора.
Изолятор ШС-10Д монтируется на траверсы высоковольтные, оголовья, штыри и крюки КН-22. Для крепления изолятора используются колпачки КП-22, К-7, К-9.
Основное отличие от других видов изоляторов заключается в том, что изделие имеет одну цельную деталь, а не несколько сборных. Крепление неизолированного провода к шейке изолятора ШС-10Д осуществляется с помощью проволочной вязки ВШ-1 или спиральной вязки серии ПВС.
В качестве электроизоляционного материала в изоляторе используется закаленное стекло, имеющее высокую изолирующую способность, механическую прочность, термическую и химическую устойчивость. Данный тип изоляторов нашел широкое применение в горно-металлургической отрасли (особенно там, где проводятся взрывные работы), т. к. повреждение этого изолятора легко обнаружить при обходе линии электропередачи эксплуатационным персоналом. Изолятор ШС-10Д монтируется на стандартные металлоконструкции и крюки КВ-22.

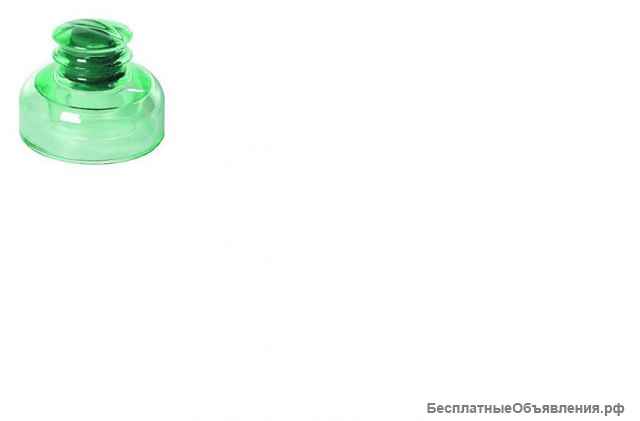

ШС-10Е - наиболее популярный штыревой стеклянный изолятор
Изолятор ШС-10Е является наиболее популярным штыревым стеклянным изолятором для высоковольтных линий 6 и 10 кВ с неизолированными проводами. Для крепления изоляторов используются стандартные штыри или крюки. Крепление изоляторов ШС-10Е на крюки применяется при использовании деревянных опор. При необходимости крепления на железобетонные опоры используются специальные металлоизделия для ЛЭП: траверсы, оголовки, надставки, на штыри которых и крепятся изоляторы.
Основное отличие от других видов изоляторов заключается в том, что изделие имеет одну цельную деталь, а не несколько сборных. Провода устанавливаются на шейку или в желоб устройства. Материалом, из которого в настоящее время изготавливаются изоляторы ШС-10Е, является специальное закаленное стекло.
ШС-10Е, по сравнению с выпускавшимся ранее изолятором ШС-10Д, обладает следующими преимуществами:
изолятор ШС-10Е обладает большей термостойкостью (до 70 С), чем ШС-10Д;
в изолятор ШС-10Е уже армирован полиэтиленовый колпачок, что ускоряет монтаж изолятора на линии.
Для крепления изолятора на штырь используются колпачки К-6, К-7, КП-22.
В 70-х -80-х годах данный изолятор имел обозначение ШС-10А, ШС-10Г.

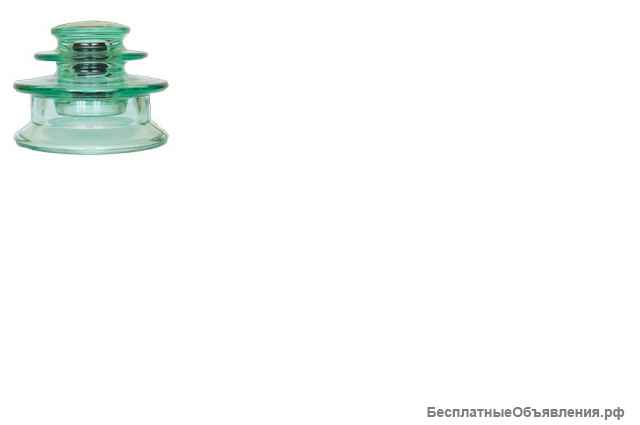

Новые изоляторы ШС-10ЕД с повышенной длиной пути тока утечки и низкой стоимостью
Новые изоляторы ШС-10ЕД. В конструкции применено решение с двумя изоляционными крыльями, что обеспечило повышенную длину пути тока утечки. Новые изоляторы ШС-10 ЕД рекомендуются к применению в районах с повышенным загрязнением или высокой грозовой активностью. Изоляторы ШС-10ЕД крепятся при помощи цанговой втулки, которая расположена внутри изолятора, на штырь траверсы или крюка с колпачком типа «К» или «КП». Цанговая втулка изготовлена из композитного материала, устойчивого к УФ-излучению и защищает колпачки от разрушения от УФ-излучения.
- Мы работаем для ВАС!
- Всегда по наличию на складе в Санкт-Петербурге
Изоляторы штыревые стеклянные ШС-10: ШС 10Д; ШС 10Е; ШС 10ЕД
Штыревые стеклянные изоляторы ШС-10 предназначены для изоляции и крепления проводов ЛЭП и в РУ электростанций и подстанций переменного тока частотой до 100 Гц.
Расшифровка условного обозначения изоляторов ШС 10Д; ШС 10Е; ШС 10ЕД
Ш - Изолятор штырьевой
С - Стеклянный
10 - Номинальное напряжение, кВ
Д; Е; ЕД - Индекс модернизации изолятора
Изоляторы ШС-10Д для крепления на штыре при помощи колпачка
Высоковольтные изоляторы штыревые стеклянные ШС-10Д предназначены для изоляции и крепления проводов на воздушных линиях электропередач и в распределительных устройствах электростанций и подстанций переменного тока на напряжение до 10 кВ включительно, частотой до 100 Гц, при температуре окружающего воздуха от плюс 50 до минус 60 °С. Буква "Д" в маркировке изолятора ШС-10Д обозначает индекс модификации изолятора.
Изолятор ШС-10Д монтируется на траверсы высоковольтные, оголовья, штыри и крюки КН-22. Для крепления изолятора используются колпачки КП-22, К-7, К-9.
Основное отличие от других видов изоляторов заключается в том, что изделие имеет одну цельную деталь, а не несколько сборных. Крепление неизолированного провода к шейке изолятора ШС-10Д осуществляется с помощью проволочной вязки ВШ-1 или спиральной вязки серии ПВС.
В качестве электроизоляционного материала в изоляторе используется закаленное стекло, имеющее высокую изолирующую способность, механическую прочность, термическую и химическую устойчивость. Данный тип изоляторов нашел широкое применение в горно-металлургической отрасли (особенно там, где проводятся взрывные работы), т. к. повреждение этого изолятора легко обнаружить при обходе линии электропередачи эксплуатационным персоналом. Изолятор ШС-10Д монтируется на стандартные металлоконструкции и крюки КВ-22.
ШС-10Е - наиболее популярный штыревой стеклянный изолятор
Изолятор ШС-10Е является наиболее популярным штыревым стеклянным изолятором для высоковольтных линий 6 и 10 кВ с неизолированными проводами. Для крепления изоляторов используются стандартные штыри или крюки. Крепление изоляторов ШС-10Е на крюки применяется при использовании деревянных опор. При необходимости крепления на железобетонные опоры используются специальные металлоизделия для ЛЭП: траверсы, оголовки, надставки, на штыри которых и крепятся изоляторы.
Основное отличие от других видов изоляторов заключается в том, что изделие имеет одну цельную деталь, а не несколько сборных. Провода устанавливаются на шейку или в желоб устройства. Материалом, из которого в настоящее время изготавливаются изоляторы ШС-10Е, является специальное закаленное стекло.
ШС-10Е, по сравнению с выпускавшимся ранее изолятором ШС-10Д, обладает следующими преимуществами:
изолятор ШС-10Е обладает большей термостойкостью (до 70 С), чем ШС-10Д;
в изолятор ШС-10Е уже армирован полиэтиленовый колпачок, что ускоряет монтаж изолятора на линии.
Для крепления изолятора на штырь используются колпачки К-6, К-7, КП-22.
В 70-х -80-х годах данный изолятор имел обозначение ШС-10А, ШС-10Г.
Новые изоляторы ШС-10ЕД с повышенной длиной пути тока утечки и низкой стоимостью
Новые изоляторы ШС-10ЕД. В конструкции применено решение с двумя изоляционными крыльями, что обеспечило повышенную длину пути тока утечки. Новые изоляторы ШС-10 ЕД рекомендуются к применению в районах с повышенным загрязнением или высокой грозовой активностью. Изоляторы ШС-10ЕД крепятся при помощи цанговой втулки, которая расположена внутри изолятора, на штырь траверсы или крюка с колпачком типа «К» или «КП». Цанговая втулка изготовлена из композитного материала, устойчивого к УФ-излучению и защищает колпачки от разрушения от УФ-излучения.
- Мы работаем для ВАС!
| Цена: |
180 руб
|
| Город: |
Санкт-Петербург
|
| Тип: | Продаю |
| Автор: |
|
Регистрация с 19.05.2018
|
|
| Дата: | 16.05.2024 15:30 |
| Номер: | 2224534 |
