Тигель-форма многоразовая МТФ
Тигель-форма многоразовая внесена в реестр сварочных материалов ПАО "Газпром".
ТУ-1539-026-12719185-2010
Надежность электрохимической защиты магистральных нефтегазопроводов в значительной степени определяется качеством и надежностью присоединения катодных и дренажных выводов к стенке трубопровода. Наиболее технологически простым и высоконадежным способом присоединения выводов средств ЭХЗ является термитная сварка.
Сущность термитной приварки заключается в использовании тепловой энергии термохимической окислительно-восстановительной реакции, в ходе которой восстановленный и нагретый до высокой температуры металл оплавляется с поверхностью трубы и с выводом, образуя неразъемное соединение. Уникальная сварная реакция меди и стали дает сверхнадежный сплав, неподдающийся коррозии и влиянию времени.

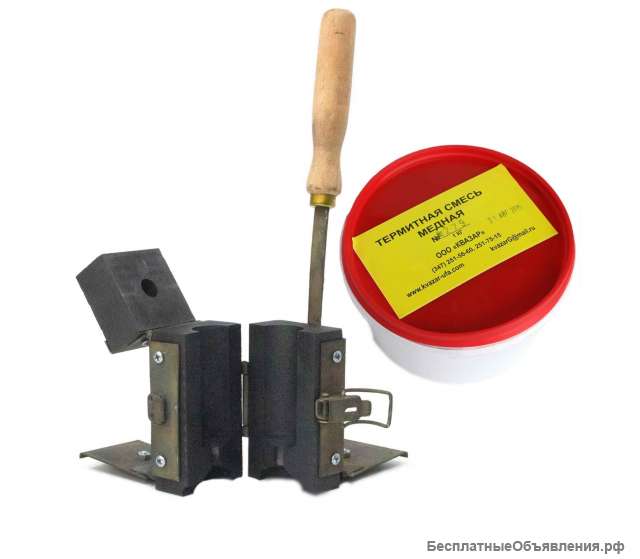

Термитная (медная) приварка применяется на стальных магистральных нефте- и газопроводах, находящихся под эксплуатационным давлением, без прекращения транспорта газа. Приварочный комплекс включает в себя, кроме термитной приварки тигель-форму и термоподжиг.

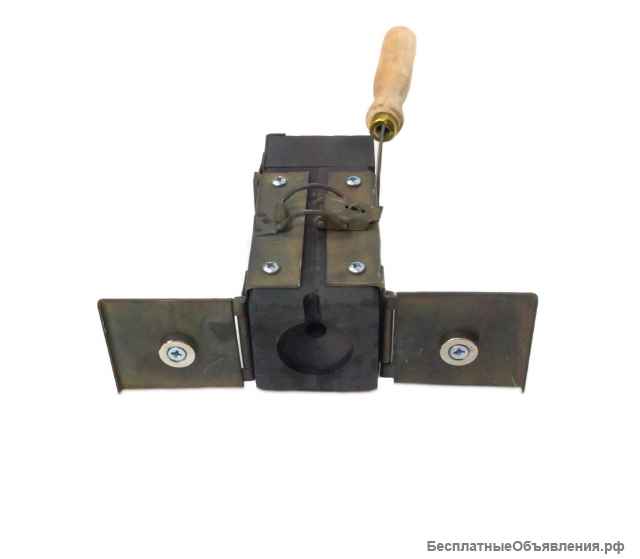

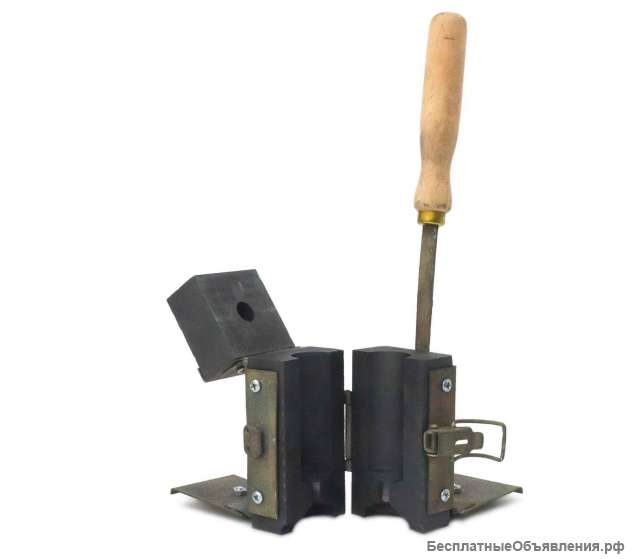

Тигель-форма многоразовая (МТФ-К) представляет собой изделие из огнеупорного материала, в виде раскрывающейся литниковой формы многоразового использования. МТФ-К предназначена для приварки катодных и дренажных выводов ЭХЗ диаметром 3-8 мм к стальным магистральным трубопроводам, выполненным из труб диаметром от 50 до 1400 мм и толщиной стенки не менее 3,5 мм в процессе их строительства, ремонта или обслуживания, даже находящимся под эксплуатационным давлением.
Приварку выводов ЭХЗ необходимо производить согласно Временным требованиям к организации сварочно-монтажных работ СТО 2-2.2-136-2007, РД-25.160.00-КТН-037-14 и РД-23.040-00-КТН-386-09.
В настоящее время не существует аналогов приварки, сравнимых по надежности и простоте в эксплуатации с медной термосмесью.
Для удовлетворения потребностей заказчика предприятием ООО «Квазар» выпускаются несколько модификаций многоразовых тигель-форм, отличающихся радиусом прилегающей к трубе поверхности литьевой камеры. Это сокращает время подгонки тигель-формы к поверхности трубопровода, обеспечивается более плотное их прилегание для исключения вытекания припоя, что гарантирует более качественную приварку (для точного совпадения с трубопроводами других диаметров опорную поверхность тигель-формы необходимо притирать на наждачной бумаге, уложенной на поверхность трубы).
При необходимости возможно изготовление тигель-форм под конкретный диаметр трубопровода.
Обозначение МТФ-К 50 МТФ-К 70 МТФ-К 102 МТФ-К 152 МТФ-К 200 МТФ-К
Диаметр трубы, мм
57; 60; 63.5 70; 73; 76;
83; 89; 95 102; 108; 114;
127; 133; 140 152; 159; 168;
177.8; 180; 193.7 219 - 426 508 - 1420
ТУ-1539-026-12719185-2010
Надежность электрохимической защиты магистральных нефтегазопроводов в значительной степени определяется качеством и надежностью присоединения катодных и дренажных выводов к стенке трубопровода. Наиболее технологически простым и высоконадежным способом присоединения выводов средств ЭХЗ является термитная сварка.
Сущность термитной приварки заключается в использовании тепловой энергии термохимической окислительно-восстановительной реакции, в ходе которой восстановленный и нагретый до высокой температуры металл оплавляется с поверхностью трубы и с выводом, образуя неразъемное соединение. Уникальная сварная реакция меди и стали дает сверхнадежный сплав, неподдающийся коррозии и влиянию времени.
Термитная (медная) приварка применяется на стальных магистральных нефте- и газопроводах, находящихся под эксплуатационным давлением, без прекращения транспорта газа. Приварочный комплекс включает в себя, кроме термитной приварки тигель-форму и термоподжиг.
Тигель-форма многоразовая (МТФ-К) представляет собой изделие из огнеупорного материала, в виде раскрывающейся литниковой формы многоразового использования. МТФ-К предназначена для приварки катодных и дренажных выводов ЭХЗ диаметром 3-8 мм к стальным магистральным трубопроводам, выполненным из труб диаметром от 50 до 1400 мм и толщиной стенки не менее 3,5 мм в процессе их строительства, ремонта или обслуживания, даже находящимся под эксплуатационным давлением.
Приварку выводов ЭХЗ необходимо производить согласно Временным требованиям к организации сварочно-монтажных работ СТО 2-2.2-136-2007, РД-25.160.00-КТН-037-14 и РД-23.040-00-КТН-386-09.
В настоящее время не существует аналогов приварки, сравнимых по надежности и простоте в эксплуатации с медной термосмесью.
Для удовлетворения потребностей заказчика предприятием ООО «Квазар» выпускаются несколько модификаций многоразовых тигель-форм, отличающихся радиусом прилегающей к трубе поверхности литьевой камеры. Это сокращает время подгонки тигель-формы к поверхности трубопровода, обеспечивается более плотное их прилегание для исключения вытекания припоя, что гарантирует более качественную приварку (для точного совпадения с трубопроводами других диаметров опорную поверхность тигель-формы необходимо притирать на наждачной бумаге, уложенной на поверхность трубы).
При необходимости возможно изготовление тигель-форм под конкретный диаметр трубопровода.
Обозначение МТФ-К 50 МТФ-К 70 МТФ-К 102 МТФ-К 152 МТФ-К 200 МТФ-К
Диаметр трубы, мм
57; 60; 63.5 70; 73; 76;
83; 89; 95 102; 108; 114;
127; 133; 140 152; 159; 168;
177.8; 180; 193.7 219 - 426 508 - 1420
| Цена: |
4 540 руб
|
| Город: |
Санкт-Петербург
|
| Тип: | Продаю |
| Автор: |
9 лет на сайте
|
Регистрация с 19.05.2018
|
|
| Сайт: | psz-spb.ru |
| Дата: | 16.05.2024 15:33 |
| Номер: | 2240494 |
Сделать объявление:
Ссылка на это объявление:
Местоположение
| Адрес: | Россия, Санкт-Петербург, набережная Обводного канала, 193 |
| GPS: | 59.909576, 30.286888 |
