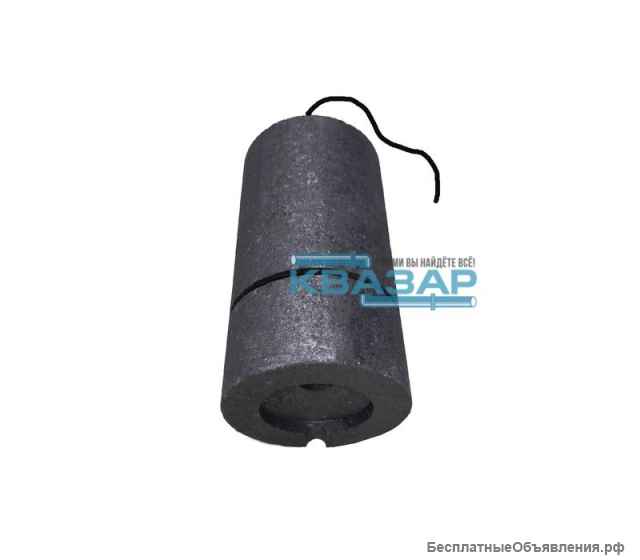

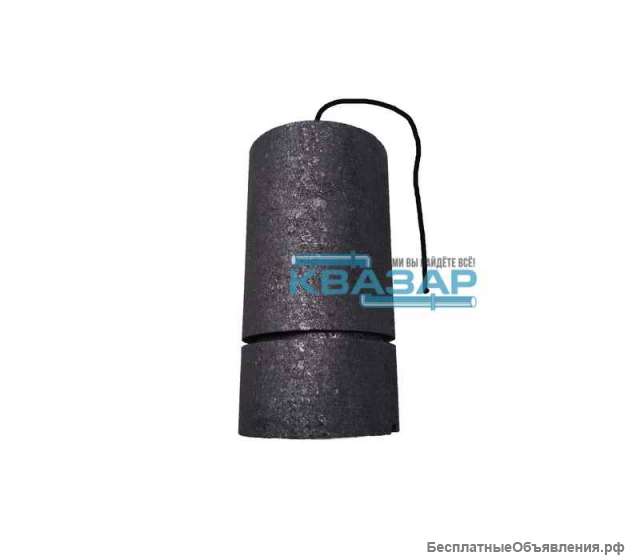

Тигель-форма разовая РТФ-К 57
Тигель-форма разовая РТФ-К внесена в реестр сварочных материалов ПАО "Газпром".
Наиболее технологически простым и высоко надежным способом присоединения катодных и дренажных выводов к стенке трубопровода является термитная сварка. Сущность термитной сварки заключается в использовании тепловой энергии термохимической окислительно-восстановительной реакции, в ходе которой восстановленный и нагретый до высокой температуры металл оплавляется с поверхностью трубы и с выводом, образуя неразъемное соединение.
Разовая тигель-форма (далее – РТФ-К) представляет собой изделие (ТУ 522152-033-12719185-2011) из огнеупорного материала, заполненное термитной смесью и выполненное в виде литьевой формы одноразового использования. РТФ-К предназначена для приварки, стальных либо медных катодных и дренажных выводов ЭХЗ диаметром 3-8 мм к стальным магистральным трубопроводам номинальным диаметром от DN 100 до DN 1400, классом прочности до К65 включительно, с толщиной стенки не менее 5,0 мм, рекомендованных к применению в газовой и нефтяной промышленности при строительстве, эксплуатации и ремонте.
Приварку выводов ЭХЗ производить согласно Инструкции по термитной приварке выводов ЭХЗ (разработанной с учетом требований СТО Газпром 2-2.2-136-2007, РД-25.160.00-КТН-037-14, РД-23.040.00-КТН-201-17 и ОТТ-25.160.00-КТН-068-10 ПАО «Транснефть»).
Для удовлетворения потребностей заказчика выпускаются несколько модификаций РТФ-К, отличающихся радиусом прилегающей к трубе поверхности литниковой камеры. При необходимости возможно изготовление тигель-форм под конкретный диаметр трубопровода.
В связи с этим условное обозначение РТФ-К будет иметь следующий вид:
Обозначение РТФ-К РТФ-К 57 РТФ-К 70 РТФ-К 102 РТФ-К 152 РТФ-К 200
Диаметр трубы, мм
508 - 1420
57; 60; 63.5
70; 73; 76;
83; 89; 95
102; 108; 114;
127; 133; 140
152; 159; 168;
177.8; 180; 193.7
219 - 426
В зависимости от желаний заказчика РТФ-К могут производиться с разными способами поджига термосмеси и с возможностью установки катодного вывода. В связи с этим условное обозначение тигель-формы будет иметь следующий вид:
РТФ-К 102-ЭВ,
РТФ-К 102- обозначает диапазон применения для диаметров труб от 102 до 140 мм, в соответствии с таблицей, а поджиг термосмеси осуществляется с помощью огнепроводного шнура, если далее не стоит отметка Э;
Э – поджиг термосмеси осуществляется с помощью электропроводного шнура;
В – с предварительно установленным выводом ЭХЗ.
Комплектность:
Разовая тигель-форма – 1 шт.
Паспорт – 1 шт.*
Инструкция по приварке – 1 шт.*
* - При отгрузке в один адрес нескольких изделий, допускается комплектовать всю партию одним паспортом и инструкцией по эксплуатации.
Хранение и транспортирование: Хрупкое! При транспортировании и хранении избегать ударных нагрузок. Хранение осуществляется в герметичной упаковке при температуре от +15 °С до +35°С и относительной влажности воздуха до 80%.
Гарантийный срок эксплуатации – 24 месяца, при соблюдении условий транспортировки, хранения и эксплуатации.
Наименование Значение
1 Класс прочности трубопровода
K65
2 Тип
одноразовая
3 Толщина стенки трубопровода, мм
не менее 5
Наиболее технологически простым и высоко надежным способом присоединения катодных и дренажных выводов к стенке трубопровода является термитная сварка. Сущность термитной сварки заключается в использовании тепловой энергии термохимической окислительно-восстановительной реакции, в ходе которой восстановленный и нагретый до высокой температуры металл оплавляется с поверхностью трубы и с выводом, образуя неразъемное соединение.
Разовая тигель-форма (далее – РТФ-К) представляет собой изделие (ТУ 522152-033-12719185-2011) из огнеупорного материала, заполненное термитной смесью и выполненное в виде литьевой формы одноразового использования. РТФ-К предназначена для приварки, стальных либо медных катодных и дренажных выводов ЭХЗ диаметром 3-8 мм к стальным магистральным трубопроводам номинальным диаметром от DN 100 до DN 1400, классом прочности до К65 включительно, с толщиной стенки не менее 5,0 мм, рекомендованных к применению в газовой и нефтяной промышленности при строительстве, эксплуатации и ремонте.
Приварку выводов ЭХЗ производить согласно Инструкции по термитной приварке выводов ЭХЗ (разработанной с учетом требований СТО Газпром 2-2.2-136-2007, РД-25.160.00-КТН-037-14, РД-23.040.00-КТН-201-17 и ОТТ-25.160.00-КТН-068-10 ПАО «Транснефть»).
Для удовлетворения потребностей заказчика выпускаются несколько модификаций РТФ-К, отличающихся радиусом прилегающей к трубе поверхности литниковой камеры. При необходимости возможно изготовление тигель-форм под конкретный диаметр трубопровода.
В связи с этим условное обозначение РТФ-К будет иметь следующий вид:
Обозначение РТФ-К РТФ-К 57 РТФ-К 70 РТФ-К 102 РТФ-К 152 РТФ-К 200
Диаметр трубы, мм
508 - 1420
57; 60; 63.5
70; 73; 76;
83; 89; 95
102; 108; 114;
127; 133; 140
152; 159; 168;
177.8; 180; 193.7
219 - 426
В зависимости от желаний заказчика РТФ-К могут производиться с разными способами поджига термосмеси и с возможностью установки катодного вывода. В связи с этим условное обозначение тигель-формы будет иметь следующий вид:
РТФ-К 102-ЭВ,
РТФ-К 102- обозначает диапазон применения для диаметров труб от 102 до 140 мм, в соответствии с таблицей, а поджиг термосмеси осуществляется с помощью огнепроводного шнура, если далее не стоит отметка Э;
Э – поджиг термосмеси осуществляется с помощью электропроводного шнура;
В – с предварительно установленным выводом ЭХЗ.
Комплектность:
Разовая тигель-форма – 1 шт.
Паспорт – 1 шт.*
Инструкция по приварке – 1 шт.*
* - При отгрузке в один адрес нескольких изделий, допускается комплектовать всю партию одним паспортом и инструкцией по эксплуатации.
Хранение и транспортирование: Хрупкое! При транспортировании и хранении избегать ударных нагрузок. Хранение осуществляется в герметичной упаковке при температуре от +15 °С до +35°С и относительной влажности воздуха до 80%.
Гарантийный срок эксплуатации – 24 месяца, при соблюдении условий транспортировки, хранения и эксплуатации.
Наименование Значение
1 Класс прочности трубопровода
K65
2 Тип
одноразовая
3 Толщина стенки трубопровода, мм
не менее 5
| Цена: |
875 руб
|
| Город: |
Санкт-Петербург
|
| Тип: | Продаю |
| Автор: |
9 лет на сайте
|
Регистрация с 19.05.2018
|
|
| Сайт: | psz-spb.ru |
| Дата: | 16.05.2024 16:04 |
| Номер: | 2240667 |
Сделать объявление:
Ссылка на это объявление:
Местоположение
| Адрес: | Россия, Санкт-Петербург, набережная Обводного канала, 193 |
| GPS: | 59.909576, 30.286888 |
