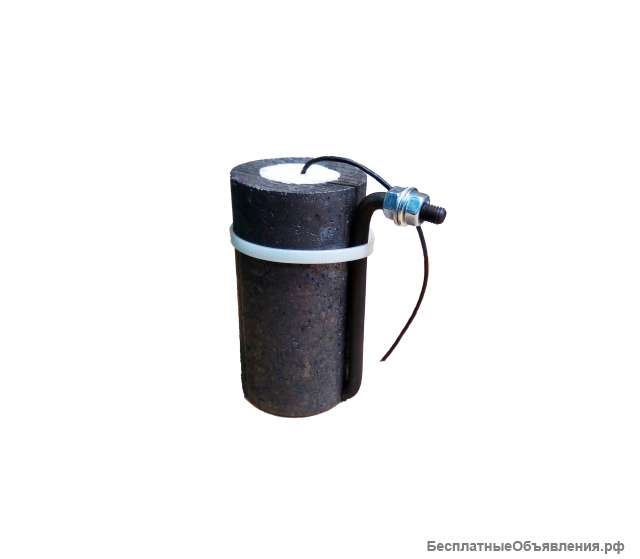

Тигель-форма разовая РТФ-К-В

Пополните счёт на 1000 руб и мы добавим ещё +100 руб бесплатно!

Объявления Санкт-Петербурга Оборудование Строительное, ремонтное оборудование

Тигель-форма разовая РТФ-К внесена в реестр сварочных материалов ПАО "Газпром".

Наиболее технологически простым и высоко надежным способом присоединения катодных и дренажных выводов к стенке трубопровода является термитная сварка. Сущность термитной сварки заключается в использовании тепловой энергии термохимической окислительно-восстановительной реакции, в ходе которой восстановленный и нагретый до высокой температуры металл оплавляется с поверхностью трубы и с выводом, образуя неразъемное соединение.

Разовая тигель-форма (далее – РТФ-К) представляет собой изделие (ТУ 522152-033-12719185-2011) из огнеупорного материала, заполненное термитной смесью и выполненное в виде литьевой формы одноразового использования. РТФ-К предназначена для приварки, стальных либо медных катодных и дренажных выводов ЭХЗ диаметром 3-8 мм к стальным магистральным трубопроводам номинальным диаметром от DN 100 до DN 1400, классом прочности до К65 включительно, с толщиной стенки не менее 5,0 мм, рекомендованных к применению в газовой и нефтяной промышленности при строительстве, эксплуатации и ремонте.

Приварку выводов ЭХЗ производить согласно Инструкции по термитной приварке выводов ЭХЗ (разработанной с учетом требований СТО Газпром 2-2.2-136-2007, РД-25.160.00-КТН-037-14, РД-23.040.00-КТН-201-17 и ОТТ-25.160.00-КТН-068-10 ПАО «Транснефть»).

Для удовлетворения потребностей заказчика выпускаются несколько модификаций РТФ-К, отличающихся радиусом прилегающей к трубе поверхности литьевой камеры. При необходимости возможно изготовление тигель-форм под конкретный диаметр трубопровода.

В связи с этим условное обозначение РТФ-К будет иметь следующий вид:

Обозначение РТФ-К РТФ-К 57 РТФ-К 70 РТФ-К 102 РТФ-К 152 РТФ-К 200
Диаметр трубы, мм
508 - 1420
57; 60; 63.5
70; 73; 76;
83; 89; 95
102; 108; 114;
127; 133; 140
152; 159; 168;
177.8; 180; 193.7
219 - 426

В зависимости от желаний заказчика РТФ-К могут производиться с разными способами поджига термосмеси и с возможностью установки катодного вывода. В связи с этим условное обозначение тигель-формы будет иметь следующий вид:

РТФ-К 102-ЭВ,

РТФ-К 102- обозначает диапазон применения для диаметров труб от 102 до 140 мм, в соответствии с таблицей, а поджиг термосмеси осуществляется с помощью огнепроводного шнура, если далее не стоит отметка Э;

Э – поджиг термосмеси осуществляется с помощью электропроводного шнура;

В – с предварительно установленным выводом ЭХЗ.

Комплектность:

Разовая тигель-форма – 1 шт.
Паспорт – 1 шт.*
Инструкция по приварке – 1 шт.*
* - При отгрузке в один адрес нескольких изделий, допускается комплектовать всю партию одним паспортом и инструкцией по эксплуатации.

Хранение и транспортирование: Хрупкое! При транспортировании и хранении избегать ударных нагрузок. Хранение осуществляется в герметичной упаковке при температуре от +15 °С до +35°С и относительной влажности воздуха до 80%.

Гарантийный срок эксплуатации – 24 месяца, при соблюдении условий транспортировки, хранения и эксплуатации.

Наименование Значение
1 Класс прочности трубопровода
K65
2 Тип
одноразовая
3 Толщина стенки трубопровода, мм
не менее 5
4 Установленный вывод ЭХЗ
да

Местоположение

Адрес:	Россия, Санкт-Петербург, набережная Обводного канала, 193
GPS:	59.909576, 30.286888
